Blattwinkelmessung, Pitchwinkelanalyse und Rotorvermessung an Windkraftanlagen

Dynamische Messungen im Betrieb
Bewertung von Pitchwinkelabweichungen, Turmfreigang und Rotor-Unwuchten

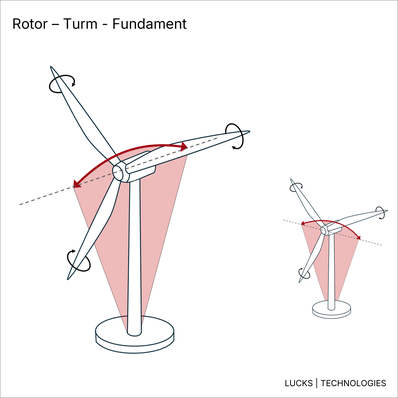

Blattwinkelmessung an Windenergieanlage zur Erkennung von Rotor-Unwuchten und Analyse des Anlagenverhaltens im Betrieb — Blattwinkelmessung und Rotoranalyse an Windenergieanlagen

Statische Geometrie- oder Einzelmessungen zeigen nur begrenzt, ob Rotorabweichungen vorhanden und betriebsrelevant sind. Erst die dynamische Blattwinkelmessung und Rotorvermessung im Betrieb macht sichtbar, ob Pitchwinkelabweichungen, strukturelle Blattunterschiede oder Massenunwuchten zu erhöhten Lasten, Turmanregungen und technischem Handlungsbedarf führen.

Warum dynamische Blattwinkelmessung entscheidend ist

Die Kombination aus Blattwinkelmessung, Pitchwinkelanalyse und Turmfreigang ermöglicht eine belastbare Ursachenbewertung:

Blattwinkelabweichung + auffälliger Turmfreigang

➥ aerodynamisch wirksame Pitchwinkelabweichung

Unauffällige Pitchwinkel + auffälliger Turmfreigang

➥ strukturelle Unterschiede, Blattsteifigkeit oder Vorschädigung

Unauffällige Pitchwinkel + auffällige Turmantwort

➥ deutlicher Hinweis auf Massenunwucht

Pitchwinkelabweichung, Turmfreigang und Rotor Unwucht

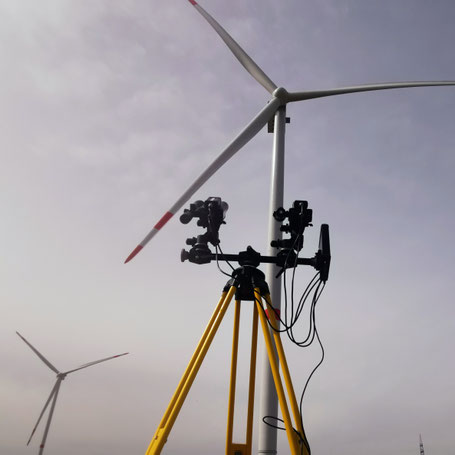

Unsere laserbasierte Messmethodik ermöglicht hochauflösende Blattwinkel- und Rotorvermessungen ohne Eingriff in die Anlage.

Typische Messgenauigkeit in der Anwendung:

Pitchwinkel: ± 0,15°

Blattdurchbiegung: +/- 10 mm

Turmschwingungen: +/- 5 mm (Amplitude)

Abtastrate: 2 kHz

Warum diese Bewertung wirtschaftlich relevant ist

Eine Anlage mit Unwuchten im Rotor oder Blattwinkelabweichungen arbeitet dauerhaft gegen sich selbst.

kurzfristig: Ertragsverluste, erhöhte Schwingungen, reduzierte Laufruhe

mittelfristig: zusätzliche zyklische Lasten auf Rotor, Lager, Turm und Fundament

langfristig: beschleunigter Verschleiß, Schäden und steigende Instandhaltungskosten

Unsere Bewertungsmethode

Identifikation relevanter Blattwinkelabweichungen im Betrieb

Trennung aerodynamischer und massenbedingter Anregungen

Bewertung rotorsynchroner Turmanregung (1P)

Verknüpfung von Rotorverhalten und Strukturreaktion

Systemdiagramm zur Kopplung von Rotorverhalten, Strukturantwort und Turmanregung bei Windenergieanlagen — Systembewertung Rotor-Turm | Kopplung von Rotorgeometrie, Blattstruktur und Turmantwort

Rotorvermessung im laufenden Betrieb - Praxisbeispiel

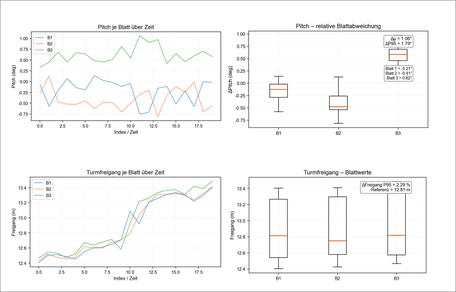

Die folgenden Auswertungen zeigen typische Ergebnisse aus einer Messkampagne und verdeutlichen, wie sich Rotorabweichungen im Systemverhalten widerspiegeln.

Auswertung
