Brückenmonitoring und Zustandserfassung

Wir bewerten nicht einzelne Messwerte, sondern das Verhalten des Tragwerks unter realer Last.

Einzelprüfungen und Berechnungen liefern Momentaufnahmen. Das reale Verhalten eines Bauwerks im Betrieb bleibt dabei oft unklar.

• Ist das Tragwerk unauffällig?
• Liegen bereits Veränderungen vor?
• Besteht Handlungsbedarf?

Diese Fragen lassen sich nicht aus Einzelereignissen beantworten, sondern nur aus dem Verhalten unter realer Belastung.

Wir bewerten Bauwerke über ihre Strukturantwort unter realer Verkehrslast.

Belastung → Strukturantwort → Bewertung

Die Einordnung erfolgt nicht über Einzelmessungen, sondern über konsistente Muster im Systemverhalten.

Bewertet wird das Zusammenspiel von:

• Verformungsverhalten
• feldübergreifender Kopplung
• Rückstellverhalten
• Langzeit-Nulllage
• Lagerbewegungen

Auffälligkeiten sind erst dann relevant, wenn sie:

• dauerhaft auftreten
• sich in mehreren Diagnosepfaden konsistent zeigen
• physikalisch plausibel erklärbar sind

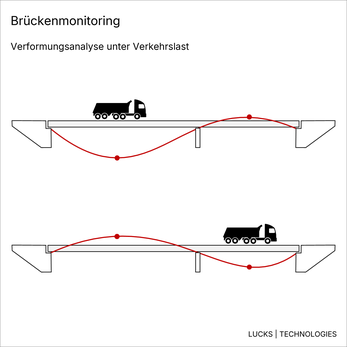

Erfassung der Strukturantwort unter realer Verkehrsbelastung.
Messpunkte entlang des Tragwerks ermöglichen die Analyse von Verformung und Kopplung zwischen den Feldern.

Große Datenmengen aus realen Überfahrten bilden die Grundlage der Bewertung.
Durch die Einordnung nach Lastklassen entstehen robuste, reproduzierbare Verformungsmuster.

Diese ermöglichen eine belastbare Einordnung des Tragverhaltens im Betrieb.

Die Bewertung basiert auf einer mehrpfadigen Analyse des Strukturverhaltens.

Eine klare Einordnung erfolgt nach folgender Logik:

•  unauffällig               konsistente Strukturantwort - plausibles Tragverhalten

•  Abweichug             Abweichung im Lastverhalten - vertiefende analyse erforderlich

•  kritisch                    klare veränderung der Strukturantwort - Handlungsbedarf

Damit entsteht eine belastbare und nachvollziehbare Bewertung des Bauwerkszustands.

Gleiche Belastung führt nicht zwangsläufig zu gleichem Verhalten. Lokale Steifigkeitsunterschiede, Vorschädigungen oder Materialveränderungen beeinflussen die reale Strukturantwort.

Bewertung des Tragverhaltens

I. Belastungstest

Gezielte Lastaufbringung zur direkten Bewertung des Strukturverhaltens

• definierte Belastungssituation
• systematische Einordnung von Lastsituationen
• Erkennung von Veränderungen über die Zeit
• Bewertung auf Basis konsistenter Muster

Der Belastungstest liefert eine direkte, physikalisch begründete Aussage zum aktuellen Zustand des Tragwerks.

II. Monitoring im Betrieb

Bewertung des Tragverhaltens unter realer Verkehrslast

• Auswertung vieler realer Lastfälle
• Erkennung von Veränderungen über die Zeit
• Bewertung auf Basis konsistenter Muster

Einzelereignisse werden dabei in einen belastbaren Kontext eingeordnet.

Ergebnis

Sie erhalten eine klare Einordnung des Bauwerkszustands:

• stabiles und unauffälliges Tragverhalten
• auffällige Strukturantwort mit weiterem Klärungsbedarf
• Veränderungen im Zeitverlauf
• Hinweise auf strukturelle Schwächungen oder Randbedingungen

Die Bewertung basiert auf der konsistenten Analyse mehrerer unabhängiger Diagnosepfade.

Vorteil

• objektive Einordnung des Tragwerkszustands
• klare Entscheidungsgrundlage für weitere Maßnahmen
• Reduktion von Unsicherheiten bei Bewertung und Planung
• gezielter Einsatz vertiefender Untersuchungen
• nachvollziehbare Bewertung auf Basis realer Belastung

Einordnung

Die Untersuchung ersetzt keine detaillierten Modellierungen oder Spezialverfahren.

Sie liefert die Grundlage, um fundiert zu entscheiden:

• ob eine vertiefende Untersuchung notwendig ist
• welche Fragestellung im Fokus steht
• welche Verfahren sinnvoll eingesetzt werden sollten

Vertiefende Unterlagen und Beispielauswertungen

Die folgenden Dokumente enthalten die fachliche Ausarbeitung und können zur internen Abstimmung weitergegeben werden.

Sie erhalten eine objektive, datenbasierte Grundlage für fundierte Entscheidungen im Betrieb
