Dynamische Laser Messungen mit DLM-System





Das DLM-System ist ein laserbasiertes Messsystem, mit dem Formveränderungen an definierten Messpunkten dynamisch und hochgenau erfasst werden können. Messprinzip ist eine permanente Laser-Distanzmessung auf ein geneigtes Messziel am Messort. Von einem festen Punkten aus wird die Verschiebung am Messort dynamisch erfasst.





Eine Messstrecke besteht aus einem Messziel und einem Laser-Distanzsensor.  Je nach Ausrichtung des Messziels wird die Verformung am Messort in X-Y-oder Z-Richtung erfasst.





DLM- Messstrecke

Laser Messstrecke für Brückenmonitoring

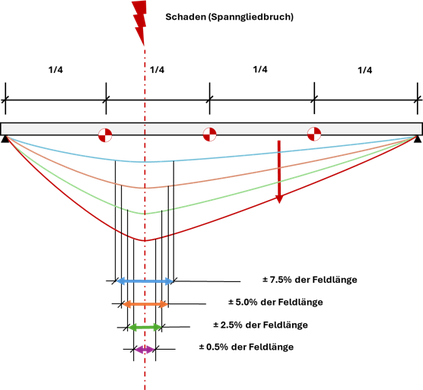

Messprinzip Brückenmonitoring per Laser





Das DLM-System wurde ursprünglich für die Zustandsüberwachung von kritischen Tragwerken entwickelt. Die bisherige Erfahrung zeigt, dass mit dem Laser-System nicht nur Zustandsänderungen bzw. Steifigkeitsabnahmen in Folge von Schädigungen, sondern auch Verkehrslasten hochgenau erfasst werden können.



Auch zeigt sich, dass mit dem DLM-System die Durchführung von Belastungstests wesentlich vereinfacht werden kann, da die Verformung dynamisch erfasst wird und somit mehrstündige Sperrungen für die Durchführung von Belastungstests auf wenige Minuten reduziert oder – je nach Brückentyp – vollständig vermieden werden kann.





DLM Monitoring System

Laser für Bauwerksmonitoring

Anwendung

  • Bauwerksmonitoring
  • Verkehrslasterfassung

DLM Mobiles Messsystem

Laser für Verformungsmessung

 Anwendung

  • Verformungsmessungen bei Belastungstests



In der Anwendung werden mehrere Messtrecken parallel betrieben, so dass Verformungen, bzw. Lageveränderungen an den Messorten an mehreren Punkten zeitgleich erfasst werden.





Die Temperaturkompensation erfolgt über Referenzmessstrecken mit der die Längenausdehnung in Z-Richtung absolut erfasst und gegenüber den Messwerten in X- bzw.  Y-Richtung kompensiert wird.





Messanlage in Schutzgehäuse

Bauwerksmonitoring Lucks

Die Messanlage ist modular aufgebaut und wird je nach Anwendungsfall an die örtlichen Begebenheiten angepasst.







Datenblätter:



Messziel auf halber Feldlänge

Messziel für dynamische Lasermessung

Die Messziele sind nach Messweiten normiert und werden für die jeweiligen Anwendungen ausgelegt.


Datenblatt Lasermesssystem Lucks
Download
Datenblatt DLM Monitoring System
Brückenmonitoring
Verkehrslasterfassung
Datenblatt DLM Monitoring System 10-2021
Adobe Acrobat Dokument 182.0 KB
Datenblatt mobiles Lasermesssystem Lucks
Download
Datenblatt DLM Mobiles Messsystem
Verformungsmessungen bei Belastungstests
Datenblatt DLM mobil 10-2021.pdf
Adobe Acrobat Dokument 284.9 KB
